潤滑油系統蓄能器NXQ-A-40/31.5-L-P皮囊破裂監測與氮氣壓力預警

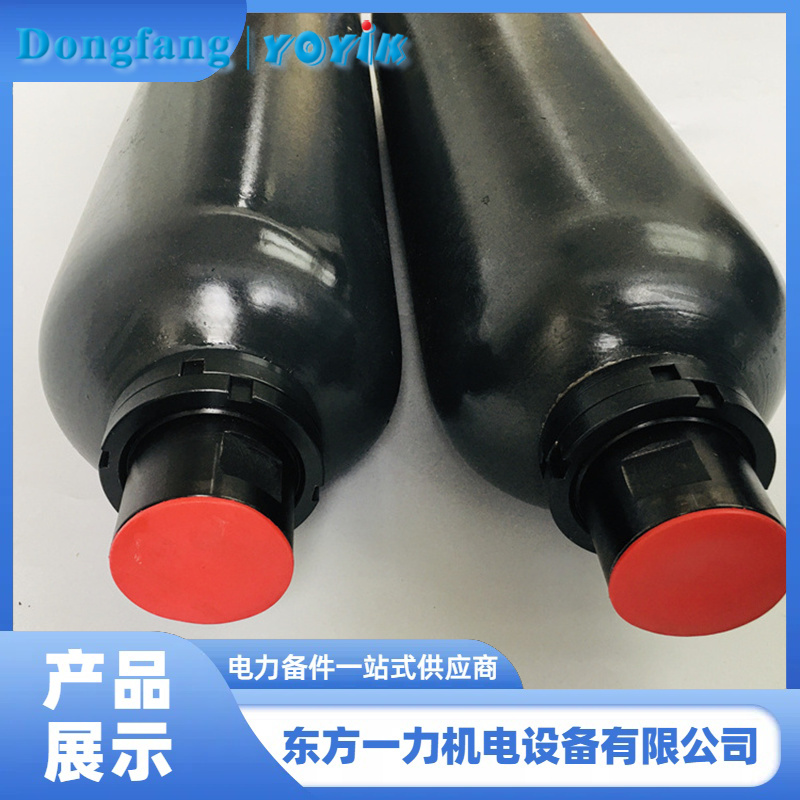

在大型汽輪機潤滑油系統中，蓄能器NXQ-A-40/31.5-L-P作為關鍵的液壓輔助元件，其皮囊破裂或外密封失效可能引發一系列運行風險，例如油壓波動、備用泵誤啟動甚至跳機。因此，針對這類蓄能器的泄漏風險控制與監測方法至關重要。以下是具體的監測和控制措施：
一、蓄能器泄漏風險分析
蓄能器主要由以下部分組成：
皮囊：內部充氮氣，外部為液壓油，用于隔離氣體與液體；
殼體：承載皮囊并承受系統壓力；
充氣閥：用于調整和補充氮氣；
連接接口與密封件：確保與系統管路的密封連接。
常見的泄漏形式包括：
皮囊破裂：導致氮氣進入油路，影響蓄能效果，嚴重時造成系統壓力失穩。
外密封失效：連接部位或殼體密封圈老化、磨損，造成油液外漏或氣體逸出。
充氣閥泄漏：導致預充氮氣逐漸流失，影響蓄能器工作性能。
二、如何監測蓄能器皮囊破裂或外密封失效？
1. 定期壓力檢測
測量蓄能器預充氮氣壓力：使用專用充氣工具，在系統無壓狀態下檢查皮囊內氮氣壓力是否符合設計值（如31.5MPa）。若發現壓力持續下降，則可能為皮囊破裂或充氣閥泄漏。
記錄變化趨勢：建立周期性檢測檔案，觀察氮氣壓力隨時間的變化情況，判斷是否存在緩慢泄漏。
2. 油壓波動監測
在潤滑油系統的供油母管處加裝高精度壓力傳感器，實時監測油壓變化。
若頻繁出現異常壓力波動，尤其在交流潤滑油泵切換過程中仍無法穩定，可能是蓄能器未能有效緩沖壓力，提示皮囊失效。
3. 油液狀態分析
含氣量檢測：通過在線或離線方式檢測潤滑油中的氣體含量。如果氮氣含量異常升高，說明皮囊可能已破損，氣體滲入油路。
油質化驗：定期對潤滑油進行理化指標檢測，如水分、雜質等，排除其他污染源后，結合壓力異?，F(xiàn)象綜合判斷。
4. 目視與手感檢查
檢查蓄能器本體及連接部位是否有明顯滲油、滴漏現象。
觸摸蓄能器外殼，判斷溫度是否異常（皮囊破裂可能導致局部溫度升高）。
5. 安裝壓力開關或報警裝置
在蓄能器出口或供油母管上設置低壓報警開關，設定閾值（如低于0.4MPa），一旦觸發即發出警報，提醒檢修人員排查蓄能器故障。
可結合DCS系統實現遠程監控與預警功能。
6. 定期解體檢修
按照維護規程定期對蓄能器進行拆解檢查，重點查看：
皮囊是否有裂紋、穿孔；
密封圈是否老化或變形；
充氣閥是否松動或泄漏；
發現隱患及時更換部件，防止突發性故障。
三、預防與控制策略
1. 選用高質量皮囊材料
使用耐高溫、耐腐蝕、抗老化的橡膠材料，延長皮囊使用壽命。
2. 合理設置預充壓力
預充壓力應略低于系統最低工作壓力（通常為系統最小壓力的80%~90%），避免過高壓力加速皮囊疲勞。
3. 優化系統設計
在蓄能器前端加裝單向節流閥，減緩油液沖擊，保護皮囊；
安裝安全閥或溢流閥，防止系統超壓損壞皮囊。
4. 建立運維臺賬與壽命評估機制
記錄每次檢測數據、維修記錄；
結合運行時間、啟停次數等因素，評估蓄能器剩余壽命，提前安排更換計劃。
四、結論
蓄能器NXQ-A-40/31.5-L-P在大型調相機潤滑油系統中承擔著穩定油壓、防止直流泵誤啟動的關鍵作用。其皮囊破裂或外密封失效會直接威脅機組運行穩定性。通過定期壓力檢測、油壓波動分析、油液狀態監測、報警裝置聯動及定期檢修等多種手段，可以有效識別并控制泄漏風險，從而保障整個潤滑油系統的安全可靠運行。
