EH油泵出口濾芯AP3E301-01D03V/-W更換周期優化表
產品介紹人：黃麗 13547079933 0838-2207616

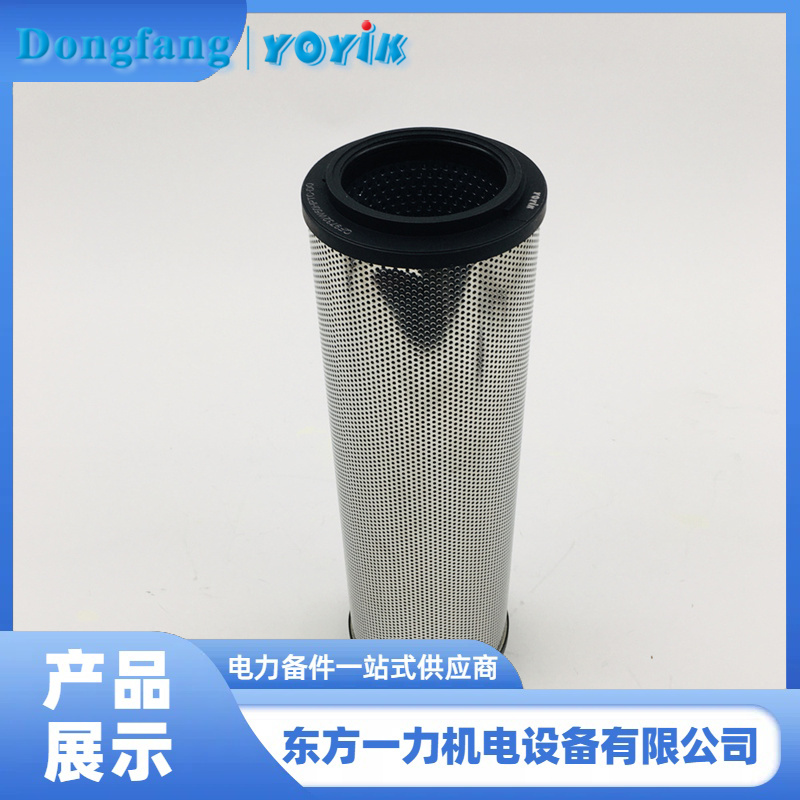

EH 油泵出口濾芯 AP3E301-01D03V/-W 緊鄰油泵出口安裝，核心目的是在抗燃油進入下游精密元件前快速過濾雜質，防止污染物損害蓄能器、伺服閥等關鍵部件，具體原因可從系統污染控制邏輯、元件精密性要求及油路布局合理性三方面展開分析：
油泵運行產生初始污染
油泵（尤其是變量柱塞泵）運行時，液壓油因高壓摩擦、元件磨損可能產生金屬碎屑、密封件顆粒等雜質。濾芯緊鄰出口安裝，可第一時間攔截油泵自身產生的污染物，避免其隨油流擴散至整個系統。
油箱雜質的 “二次過濾”
盡管油箱內設有磁性過濾器（吸附鐵金屬垃圾），但抗燃油在循環過程中仍可能攜帶油箱底部沉積的非磁性顆粒（如氧化皮、焊渣）。油泵出口濾芯作為 “第二道防線”，可進一步過濾此類雜質，防止其進入高壓油路。
伺服閥：微米級精度的 “精密心臟”
伺服閥內部滑閥與閥套的配合間隙通常為 5-10μm（如控制型執行機構的伺服閥），污染物顆粒若進入會導致：
卡澀故障：顆?？ㄗ』y，使其無法精準響應 DEH 電信號，導致調門控制失靈（如開度波動、無法關閉）。
磨損加劇：硬質顆粒劃傷閥套內壁，破壞油膜密封，造成內泄漏，降低伺服閥控制精度和壽命。
緊鄰油泵出口的濾芯（過濾精度通常為 3-5μm）可有效攔截威脅伺服閥的顆粒，確保油液清潔度符合 ISO 16/14 級標準（伺服系統典型要求）。
蓄能器：防止污染引發功能失效
蓄能器氣囊或活塞密封件若被污染物劃傷，會導致氮?dú)庑孤┗蛞簤河瓦M(jìn)入氣囊，喪失緩沖油壓脈動、補償瞬間流量的功能（如系統用油量突增時無法及時供油）。
濾芯攔截的顆粒若進入蓄能器，還可能堵塞其進出口單向閥，導致蓄能器無法正常充放油，影響系統壓力穩定性。
減少污染物擴散范圍
若濾芯遠離油泵出口，污染物會先流經高壓油母管、單向閥等元件，可能在管道內壁沉積或引發早期磨損。緊鄰出口安裝可將污染控制在最小范圍，降低下游元件受污染的風險。
配合系統壓力設計
油泵出口壓力為 11.0-15.0MPa（額定 14.5MPa），濾芯在此處可承受高壓油流沖擊，且高壓環境下過濾效率更高（雜質被強制吸附在濾芯纖維上）。若安裝在壓力較低的回油管路（如回油過濾器），則無法在油液進入精密元件前完成過濾。
-
四、延伸：EH 系統污染控制的多層級設計
除油泵出口濾芯外，EH 系統還通過多重過濾確保油液清潔：
油箱磁性過濾器：吸附回油中的鐵磁性顆粒，作為初級過濾。
回油過濾器：安裝在執行機構回油管路上（過濾精度 3μm），過濾系統運行中產生的磨損顆粒。
自循環濾油系統：獨立回路中設置 1μm 精密過濾器，定期離線循環過濾，維持油質長期清潔。
再生裝置：通過硅藻土濾器去除油液酸化產物、水分，防止化學污染加劇機械雜質生成。
EH 油泵出口濾芯的緊鄰安裝，本質是 “預防為主” 的污染控制策略 —— 通過在污染源頭（油泵出口）設置高精度過濾屏障，切斷污染物向伺服閥、蓄能器等核心元件的傳播路徑，確保汽輪機調節保安系統的可靠性。這一設計與系統多層級過濾、材料抗腐蝕（不銹鋼管路）等措施共同構成了 EH 系統的 “防護網”，避免因雜質引發調門失控、停機等重大故障。
