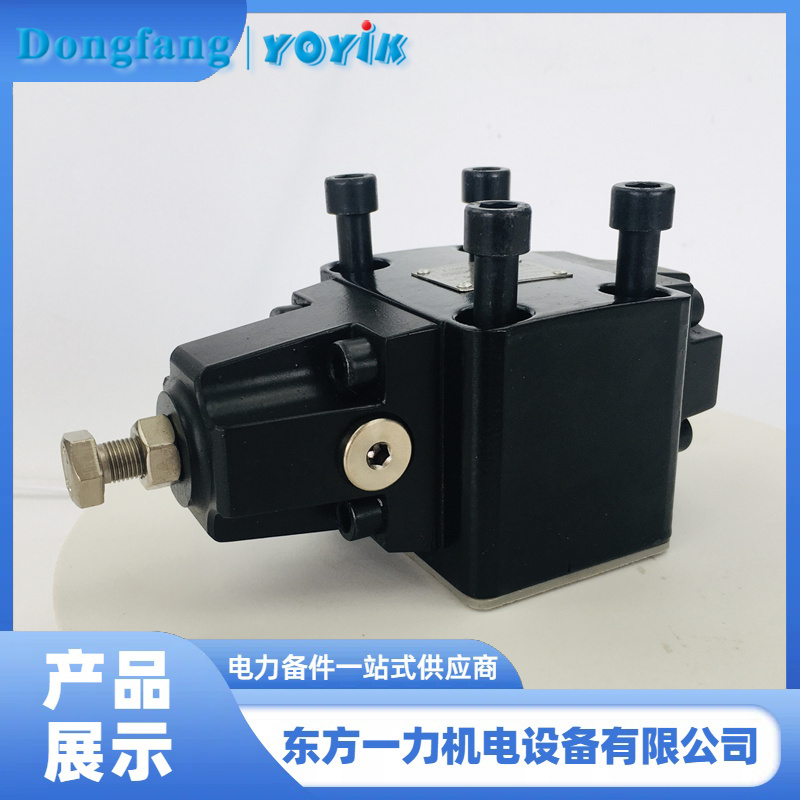

油动机卸荷阀HGPCV-02-B10汽轮机DEH系统快速卸荷核心

油动机卸荷阀HGPCV-02-B10在DEH系统中的作用及快速关闭原理

1. 油动机卸荷阀HGPCV-02-B10的作用
油动机卸荷阀HGPCV-02-B10是DEH系统中的关键部件，主要用于控制油动机的油压，以实现汽轮机调节汽门的快速关闭或开启。其主要功能包括：
快速卸荷功能：在汽轮机需要快速停机或调节汽门时，迅速释放油动机中的油压，使汽门能够快速关闭。
压力控制功能：精确控制油动机内的油压，确保汽门在正常运行时保持稳定。
保护系统功能：防止因油压过高或过低导致的汽门卡涩或损坏。
快速响应功能：能够在短时间内快速响应系统的压力变化，确保紧急停机和快速调节。
2. 快速关闭的实现原理
油动机卸荷阀HGPCV-02-B10通过以下机制实现阀门的快速关闭：
正常运行时的状态：在正常运行时，卸荷阀的滑阀被压在底座上，高压油至回油进油口被关闭，油动机活塞下腔的油压得以建立。
紧急停机时的动作：当汽轮机发生故障需要紧急停机时，危急遮断系统动作，使危急保安油（AST）失压。此时，卸荷阀的滑阀上部油压几乎为零，滑阀下部的高压油克服弹簧力顶开滑阀，高压油路与回油接通，油动机活塞下的压力油迅速下降，从而快速关闭进汽门。
弹簧复位：当油压降至设定值以下时，卸荷阀内的弹簧将阀芯推回原位，关闭阀门，恢复油动机的正常工作状态。
通过上述机制，油动机卸荷阀HGPCV-02-B10能够在紧急情况下迅速释放油动机中的油压，确保汽轮机调节汽门快速关闭，从而保障系统的安全运行。

德阳东方一力机电设备有限公司是经营电厂电站泵阀产品的公司：包括电磁阀、电磁阀线圈、定冷水泵、截止阀、柱塞泵、循环泵、油封、伺服阀、膜片、金属软管、主油泵等，以下产品是我们经销的产品，热诚欢迎新老客户来电咨询采购！

充气阀 nxq-a-40/31.5-f-y
溢流阀 KCG6W2501ZMUH110/100
密封垫 HZB253-640-02-07
电动空气控制阀 WSF-A
密封圈/O型圈 HB4-5866-2B
汽缸 0-822-355-003
浮球阀 SDF80
ATOS电磁阀 0505.1958T0101.AW028
电磁阀线圈 300AA000126A
自锁式流量调节阀 TS40W-16P 压力1.6MPA,口径：DN80
电磁阀线圈 CCP230M PAT5002253 DC230V 19W
电厂用截止阀 WJ65F3.2P
泵 F3V20F4P13P-1C7H-22L
螺杆泵机械密封 HSND280-46N
三联件 AC20-N02CG-Z-A
弹性块 LK45
EH油系统密封件 N600-16.7/538/538-1
AST电磁阀线圈 HZC600.7076.110V
电磁阀 2636200
轴承组件 KZ/100WS
氟胶圈 C8689554
泵 DFB80-520-240
泵轴 LDX60-95-06
FISHER费希尔油氢差压阀 KC50P-97
电磁阀 BEST-NR.0200S
汽轮机CV阀油动机活塞杆油封密封圈 60*72*14
差压阀 M95HD-6396
真空泵 30SPEN
缓冲垫 ACG070G7NVBP
高压球阀 DN15.W-BKH-20S-16-11251.316
电磁阀 23D-63
三螺杆泵 DLZB820R64B
非标联轴器 70LY-34*2-1
截止阀 J61Y-320
泵轴 XA100/20B
蓄能器皮囊 NXQ-AB-63/10F-Y/R
气囊 NXQA-10/31.5-L-EH
定冷水泵泵轴 DFB100-65-260
