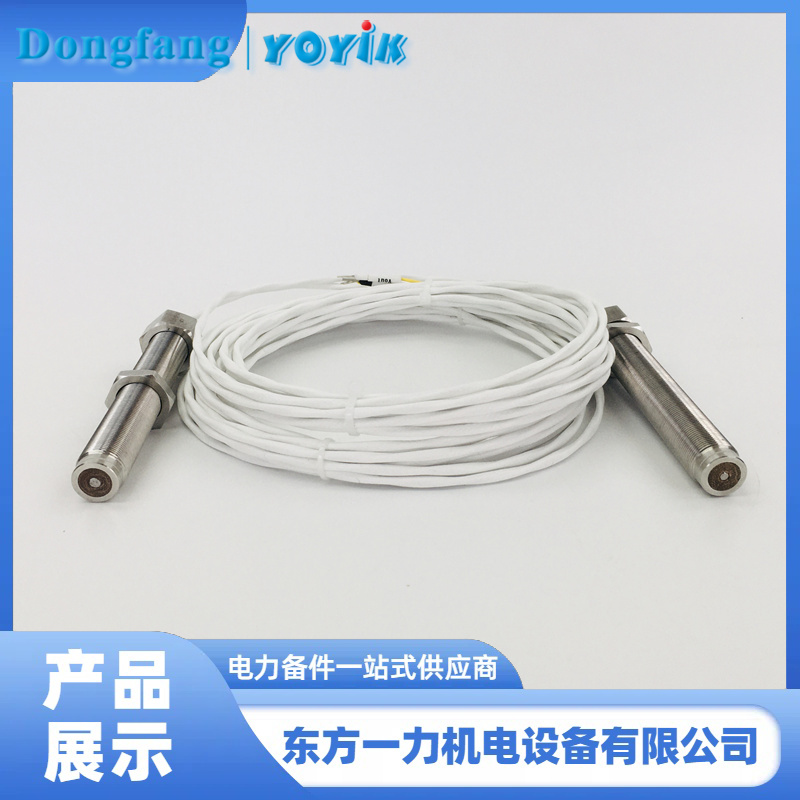

磁阻式传感器 CS-1-G-065-05-01保障超临界汽轮机转速监测
磁阻式传感器 CS-1-G-065-05-01 在高转速下出现输出电压饱和甚至下降的现象，其根本原因与传感器的电磁感应原理、磁路特性以及材料物理限制密切相关。以下是详细分析：
一、现象描述
在汽轮机转速升高的过程中，磁阻式传感器的输出电压通常会随着转速升高而增大。但当转速达到某一临界值后，输出电压不再随转速上升而增加，甚至开始下降或波动不稳定，这种现象称为“输出电压饱和或锐减”。
二、根本原因分析
1. 磁路饱和效应
原理说明：
磁阻式传感器依赖于磁通量的变化来产生感应电动势。当被测齿轮旋转时，齿与槽交替经过传感器磁头，造成磁路中磁阻周期性变化，从而在线圈中感应出交变电动势。
高转速下的问题：
随着转速升高，单位时间内磁通变化频率加快，同时由于磁通密度（B）过高，导致磁路中的铁芯或磁钢材料进入磁饱和状态。此时，即使转速继续升高，磁通也无法再线性增长，感应电动势趋于稳定甚至下降。
类比：就像水龙头开到最大，水流速度不再随阀门进一步打开而增加。
2. 磁滞与涡流损耗加剧
磁滞损耗：
铁磁材料在高频磁化过程中会产生磁滞回线，每次循环都会消耗能量。高速旋转导致磁化频率升高，磁滞损耗显著增加，降低了有效磁通变化率。
涡流损耗：
高频率磁通变化还会在导电材料中引发涡流，这些涡流又产生反向磁场，削弱主磁通，导致感应电压下降。
3. 传感器线圈响应带宽限制
线圈特性：
传感器内部线圈具有一定的电感和分布电容，在高频信号作用下，其等效阻抗发生变化，形成一个低通滤波器效应。
结果：
当转速过高，信号频率超过线圈的可用频带时，输出电压幅值开始衰减，无法真实反映实际转速。
4. 材料耐受极限与热效应
热效应：
高转速带来的高频磁通变化会引起传感器内部发热，温度升高可能改变磁性材料的性能（如矫顽力、剩磁），进一步影响输出稳定性。
材料退磁风险：
某些永磁体在高温或强交变磁场下可能发生部分退磁，导致整体磁路强度减弱，输出信号降低。
三、工程实践中的表现
在实际应用中，CS-1-G-065-05-01等磁阻式传感器可能出现以下典型现象：
转速区间 输出电压行为 原因
低速段（0~30 rpm） 信号弱、难以识别 输出电压太低，信噪比差
中速段（30~3000 rpm） 正常输出，电压随转速上升 符合 V=K•n/d 规律
高速段（>3000 rpm） 电压趋于饱和甚至下降 磁路饱和、涡流/磁滞损耗大
四、应对措施与选型建议
为避免高转速下输出电压饱和问题，可采取以下技术手段：
1. 优化磁路设计
使用更高饱和磁密的磁性材料（如坡莫合金、非晶态合金）。
增加气隙，防止磁通过密，延缓磁路饱和。
2. 采用电涡流探头用于高速测量
对于需要极高精度或极高速度测量的应用场景，应优先考虑电涡流传感器，因其无磁饱和问题，且适用于高速工况。
3. 合理设置齿数与间隙
控制触发轮齿数（z）与传感器安装间隙（d），避免因频率过高或磁通密度过大导致信号失真。
4. 使用限幅放大电路
在信号处理环节加入限幅电路，防止前级放大器进入非线性区，提高系统稳定性。
五、总结
磁阻式传感器 CS-1-G-065-05-01 在高转速下出现输出电压饱和甚至下降的根本原因是：磁路饱和、磁滞与涡流损耗增加、线圈响应带宽限制以及材料热效应共同作用的结果。
